ST-5-AS “SMT SMART TWEEZERS” (penseta inteligentă)

Aparat de măsură R-L-C digital de înaltă precizie, sub forma inedită a unei pensete cu afişaj, pre-calibrată, utilizat pentru span class="u">identificarea şi măsurarea componentelor SMD; permite şi vizualizarea unor forme de undă simple, ca un mini osciloscop.

Deosebit de util oricărui utilizator de componente SMD!

Smart Tweezers

DESCRIERE

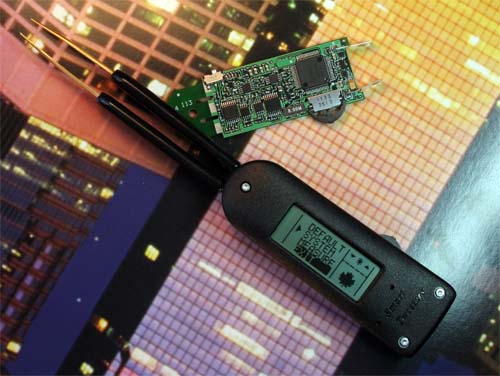

“SmartTweezers” este un aparat miniatural, sub forma unei pensete cu afişaj digital, destinat măsurării parametrilor electrici: rezistenţă, inductivitate, capacitate, tensiune. Este folosit la: verificări în linia de fabricaţie; măsurarea impedanţelor; la identificarea, testarea, şi sortarea componentelor SMD. “SmartTweezers” are un design unic, mecanic şi electronic, patentat în mai multe ţări, încorporând vîrfuri interşanjabile aurite, conectate la un circuit digital de măsurare. Asigură totodată reducerea dramatică a timpului de depanare a circuitelor electronice complexe, identificând rapid şi cu uşurinţă componentele defecte. Compatibil RoHS.

“Smart Tweezers” se manipulează ca o simplă pensetă, cu o singură mână, având un afişaj LCD uşor de citit; se foloseşte la măsurarea: rezistoarelor, bobinelor, a condensatoarelor miniatură (SMD), precum şi a tensiunilor continue sau alternative de valori mici. Dispunând de selecţia automată a gamei de măsură (“Auto ranging”), “ST-1” permite operatorului să se concentreze asupra măsurării propriu zise a componentei, eventual direct pe placa de circuit imprimat. În consecinţă, identificarea, testarea, sortarea, sau măsurarea componentelor se poate face mai uşor, mai rapid şi eficient. Dispozitivul este indispensabil lucrului cu componente SMD, atât în procesul de fabricaţie, cât şi în depanare sau service profesional.

Măsurarea rezistenţei, a inductivităţii şi a capacităţii

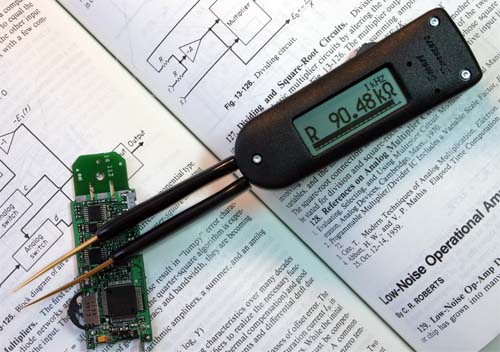

Valoarea măsurată se citeşte în zona centrală a afişajului (Primary display). În zona superioară a afişajului (Secondary display) sunt prezentate valorile unuia din parametrii secundari ai componentei, şi /sau condiţiile de măsurare. Bar graph-ul din zona inferioară a afişajului oferă şi o indicaţie grafică analogică a valorii măsurate.

Măsurarea continuităţii sau a unui circuit deschis

“SmartTweezers” măsoară şi continuitatea unui circuit. Un semnal acustic (“bip”) se aude când rezistenţa circuitului este sub un prag definit (circuit continuu /închis), sau când circuitul este momentan deschis. Permite de asemenea testarea polarităţii şi a integrităţii diodelor.

Caracteristici funcţionale

Design ergonomic, cu butoane amplasate convenabil şi afişaj uşor de citit.
Utilizabil cu o singură mână.
Rotirea butonului de comandă selectează funcţia sau modifică setările aparatului.
Apăsarea butonului rotativ porneşte aparatul şi activează funcţia selectată,afişând-o.
Un buton glisant permite extinderea gamei de măsură pentru tensiuni.
Vârfurile pensetei sunt făcute din oţel inox nemagnetic aurit şi sunt interschimbabile.
În carcasă mai sunt dispuse: un buton de resetare şi o bornă de legare la masă.
Selecţia gamei de măsurare se face în MOD AUTOMAT, sau MANUAL pentru RLC.
Condiţiile de măsurare se stabilesc automat, pentru a obţine precizia maximă.
Semnal acustic pentru testarea continuităţii.

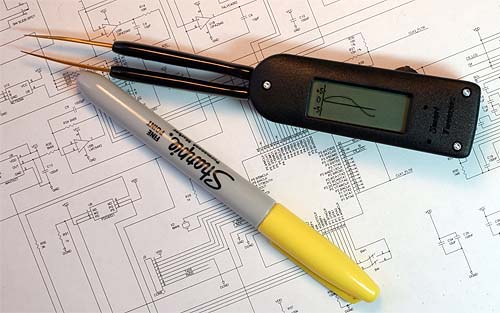

Afişaj tip mini-osciloscop pentru vizualizarea formelor de undă Afişaj tip mini-osciloscop pentru vizualizarea formelor de undă simple ale tensiunii alternative.
Deconectare automata după 30 s de neutilizare (temporizare ajustabilă intre 10 s şi 200 s).
Indicarea valorii reduse a tensiunii bateriei de alimentare (baterie consumată circa 90%).
Memorarea valorii măsurate (“HOLD”).etic stainless steel and are gold-plated.

Feature

Conveniently located Dual Graphics Display
Additional Indication of the measured value on Analog Bar Graph
Auto-Ranging measurement of L, C and R
SmartTweezers automatically select best range for highest accuracy
Beeper sounds for resistance readings below threshold, or to indicate a momentary open circuit in Continuity / Open test
Mini-Oscilloscope function for measurement of AC voltage

Technical specification:

Specificaţii fizice
Gama temperaturilor de lucru:	0 °C ... +55 °C
Gama temperaturilor de stocare:	-40 °C +70 °C
Umiditate relativă:	0 % ... 90 % (în gama 0 °C ... 35 °C) 0 % ... 70 % (în gama 35 °C ... 55 °C)
Altitudinea maximă de lucru:	0-2000 m
Tipul bateriei folosite:	Baterie 3.7V LiPO, 125mAh
Durata de utilizare a bateriei:	70 ore cu baterii alcaline, 200 ore cu baterii Zn-aer
Compatibilitate electromagnetică:	Susceptibilitate şi emisie conform FCC 15 part B şi Norma CE 89 / 336
Dimensiuni:	14.0 x 2.5 x 3.0 cm
Greutate:	53 g
Specificaţii de bază
Frecvenţele de măsurare:	100Hz, 1 kHz, 10kHz
Rata de măsurare:	Până la 4 măsurători pe secundă
Gama de rezistenţe:	0,05 Ohm ... 9,9 MOhm
Gama de capacităţi:	0,5 pF ... 4999 µF
Gama de inductanţe:	0,5 µH ... 999mH
Gama tensiuni continue:	0 ... 800 mV ( Până la 8V cu setare manuală a butonului de extindere a gamei)
Specificaţii privind precizia	Clasa de precizie a măsurătorii este stabilită pentru temperaturi de lucru în gama: 18°C ... 28°C şi umiditate relativă 90%, folosind frecvenţele specificate.
Precizia de măsurare a rezistenţei, pe subgame:	Subgama: 5 Ohm ... 999 kOhm; precizia de măsurare: < 0.2% Subgama: 0.1 MOhm ... 9.9 MOhm; precizia de măsurare: < 0.5%
Frecvenţa de test:	1 kHz
Precizia de măsurare a capacităţii, pe subgame:	Subgama: 10 pF – 100 µF; precizia de măsurare: < 0.5% Subgama: 0,5 pF – 4999 µF; precizia de măsurare: <1%
Frecvenţa de test:	10 kHz (C< 9999pF); 1kHz (C = 10000 pF... 1µF); 100Hz (C > 1 µF)
Precizia de măsurare a inductivităţii, pe subgame:	Subgama: 10 µH ... 99 mH; precizia de măsurare: < 0.5% Subgama: 0,5 µH ... 999 mH; precizia de măsurare: <1%
Frecvenţa de test:	10 kHz (L= 0,5 µH … 99 µH); 1 kHz (L= 100 µH … 99mH; 0,1 kHz (L > 100mH)
Precizia de măsurare a tensiunii:	0 V – 800mV precizia de măsurare: < 1% (inclusiv pe gama extinsă la 8 V)

Traducere şi adaptare în limba română după broşura originală şi specificaţiile producătorului, SC, Julie 2008, Bucureşti, Romania © Ideama Consult SRL
